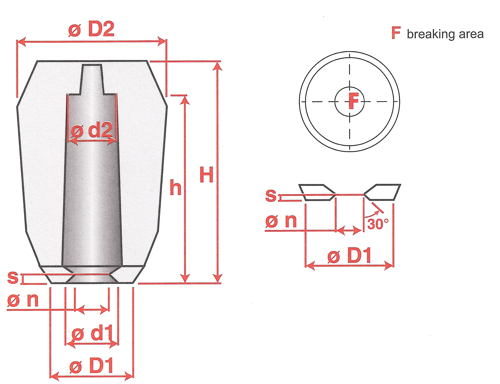

Mini Sleeve MS AS/R

TYP Moduł Pojemność N d1 d2 D1 D2 S h H Braking Area Paleta
MS 0.85 AS/R 0,85 16 15 19 19 36 56 3 59 71 1,8 3500
MS 0.95 AS/R 0,95 28 15 19 20 36 59 3 79 91 1,8 2640
MS 1.30/36 AS/R 1,30 36 15 19 22 37 75 3 92 107 1,8 1470
MS 1.30 AS/R 1,30 38 15 19 23 36 76 3 94 94 1,8 1470
MS 1.50 AS/R 1,50 82 19 20 32 58 83 3 115 123 2,8 900
MS 1.70 AS/R 1,70 88 19 20 32 45 88 3 112 120 2,8 900
MS 1.92 AS/R 1,9 121 19 20 35 58 104 3 121 147 2,8 700
MS 2.20 AS/R 2,2 159 20 24 40 76 115 4 111 132 3,1 525
MS 2.50 AS/R 2,5 191 20 24 40 76 133 4 131 152 3,1 360
MS 2.70 AS/R 2,7 267 21 25 60 94 120 4 100 127 3,5 450
MS 3.20 AS/R 3,2 339 21 25 55 94 133 4 131 157 3,5 360
